平板雷达水位计FT-LD1——非接触式安装设计， 体积小巧， 结构紧凑
更新时间：2025-10-31
浏览次数：33
平板雷达水位计FT-LD1——非接触式安装设计， 体积小巧， 结构紧凑【风途科技】作为高新技术企业，风途科技始终坚持以市场为导向、以质量为根本的原则。公司以 “诚信经营、用户满意" 为发展目标，秉持匠心精神，严谨、用心地为客户提供有价值的思想和方案，不断为各行业的监测需求提供优质的产品与完善的服务 。
1、产品概述

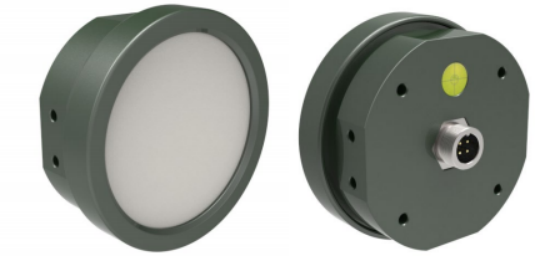

LD1毫米波雷达是专门针对水位测距设计的，该模块采用 FMCW 模式，非接触式安装设计， 体积小巧， 结构紧凑。精度高， 功耗低， 抗干扰能力强， 适用于湖泊河流、山洪预警、蓄水池、污水管网等水位监测。
2、产品主要参数指标
| 参数 | 符号 | 最小值 | 典型值 | 最大值 | 单位 | 说明 | |
| 发射机 | |||||||
| 发射频率 | ƒ | 77 | 81 | GHz | 带宽 4G | ||
| 输出功率（EIRP） | Pout | 13 | 20 | dBm | |||
| 天线角度（参考图 4） | |||||||
| 波束宽度 | （-3dB） | 水平方向 | 14 | ° | |||
| 垂直方向 | 10 | ° | |||||
| 电源 | |||||||
| 工作电压 | VCC | 9 | 12 | 24 | V | ||
| 工作电流 | ICC | 20 | mA | 典型值 | |||
| 环境 | |||||||
| 工作温度 | TOP | ﹣45 | + 85 | ℃ | |||
| 尺寸（长 x 宽 x 高） | Φ74 x 29.7(带外壳) ，60 x 38 x 1.2(模块) | mm | |||||
| 重量 | 100 | g | |||||
| 测量指标： | |||||||
| 测距范围 | 0.1~40m | ||||||
| 测量精度 | ±5mm | ||||||
| 分辨率 | 1mm | ||||||
| 数据刷新 | 40ms 最快 | ||||||
说明： 雷达工作频段为 80GHz，测距的范围 40 米为最大测量范围， 根据物体
RCS 的大小， 探测距离的最大值会 有偏差。

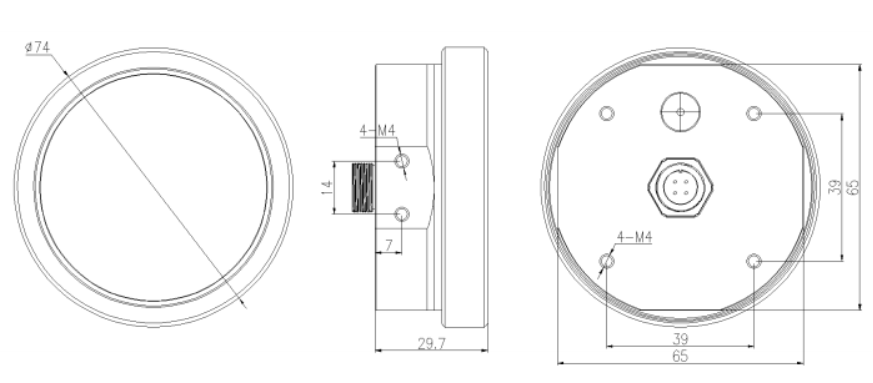

3、产品尺寸
